加速するAI進化の裏で深刻化する「熱」の課題

現在、生成AIをはじめとする最先端テクノロジーの普及により、データセンターやサーバーが処理する情報量は指数関数的に増大しています。しかし、その劇的な進化の裏で、エンジニアたちを悩ませているのがプロセッサから発生する凄まじい「熱」の問題です。

膨大な演算を高速で行う際、心臓部であるチップは過酷な高温状態にさらされます。この熱を効率よく逃がせなければ、デバイスの処理能力を強制的に下げる「サーマルスロットリング」が発生し、本来のパフォーマンスを発揮できません。AIがより身近に、より高度になる未来において、この熱をいかに制御するかという「サーマルマネジメント（熱管理）」は、テクノロジーの限界を突破するための最重要課題となっています。

なぜ既存の冷却素材では限界があるのか

これまで、チップの放熱には主に「銅」や「アルミニウム」といった金属が使われてきました。これらは加工がしやすく熱伝導率も良好ですが、近年のAIチップが発生させる熱密度に対しては、次第に力不足となりつつあります。

また、金属素材は熱を受けると膨張しやすいという性質があります。非常に精密な回路が集積されている現代のチップにおいて、放熱板が熱で歪んでしまうことは、接触不良や製品寿命の低下を招くリスクとなります。素材そのものの性能を一段階引き上げなければ、これ以上の高出力化は難しいという局面を迎えています。

究極のヒートスプレッダーとしての「ダイヤモンド」

この熱課題に対する有力な解決策として注目されているのが「ダイヤモンド」です。宝石としてのイメージが強いダイヤモンドですが、工業素材としては、あらゆる物質の中で最高の熱伝導率を誇るという唯一無二の特性を持っています。

・圧倒的な熱拡散スピード

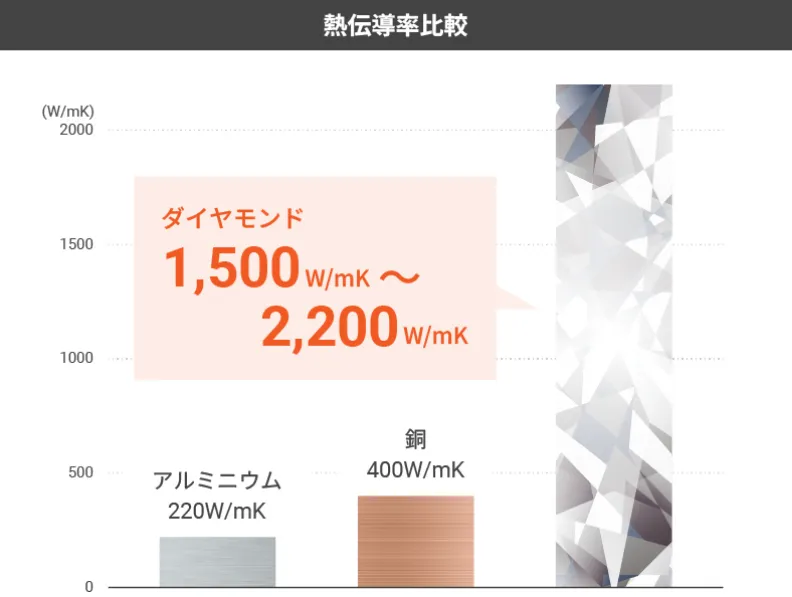

一般的な放熱素材である銅と比較しても、ダイヤモンドの熱伝導率は約5倍以上に達します。この圧倒的な性能により、チップの特定箇所に集中した熱を瞬時に広範囲へ逃がすことが可能です。

・電気絶縁性と安定性の両立

金属と異なり電気を通さない性質を持つため、精密な電子部品に直接取り付けるヒートスプレッダーとして理想的な運用ができます。

・熱膨張が極めて少ない

自らが熱くなっても形が変わりにくい（膨張しにくい）ため、高密度な実装環境でもデバイスを歪ませることなく支え続けることができます。

まさにダイヤモンドは、次世代のハイパワーチップを安定稼働させるための「最強の盾」と言える存在です。

「世界一硬い」からこそ、立ちはだかる加工の壁

理想的な放熱特性を持つダイヤモンドですが、その普及を阻んできたのが「加工の難易度」です。

地球上で最も硬い物質であるダイヤモンドは、従来の刃物やドリルを用いた機械加工では、工具の方が先に摩耗してしまい、精密な成形はほぼ不可能とされてきました。また、硬いがゆえに強い衝撃に弱く、加工中に目に見えない細かな「欠け（チッピング）」が発生しやすいという繊細な側面も持っています。

これまでは「高価で加工が難しい素材」として一部の特殊な用途に限定されてきましたが、AIデバイスの小型化・高出力化が進む中で、この素材をいかに自在に形にするかが大きなテーマとなっています。

ダイヤモンドのポテンシャルを削がない「非接触」の技術

この加工の壁を乗り越えるために欠かせないのが、光を操るレーザー技術です。中でも、ダイヤモンドの性能を維持しながら形を整えるには、極めて繊細な出力制御が求められます。

こうした加工技術の進化によって、これまで「扱いが難しかった」ダイヤモンドは、今や現実的な「熱対策の切り札」へと姿を変えつつあります。

多角化する産業界でのダイヤモンド需要

ダイヤモンドヒートスプレッダーの活躍の場は、AIサーバーだけにとどまりません。

例えば、自動運転を支える車載カメラやセンサー、高速通信を実現する5G/6Gの基地局、さらには電力を効率よく制御するEV用のパワー半導体など、あらゆる先端分野で「高出力かつ小型」な設計が求められています。これらのデバイスにおいても、熱の問題を解決するダイヤモンド加工技術は、製品の信頼性を左右する重要な基盤となりつつあります。

次世代インフラを支える基盤技術

AI、通信、モビリティ。これからの未来を作るあらゆるテクノロジーの裏側には、必ず「熱との戦い」が存在します。これまで「扱いにくい特殊な素材」だったダイヤモンドは、高度なレーザー加工技術との組み合わせによって、現実的な「熱対策の切り札」へと姿を変えつつあります。

ダイヤモンドという究極の素材と、それを自在に操る精密な加工技術。この二つが掛け合わさることで、私たちの未来を支えるコンピューターは、物理的な限界を超えてより速く、より安定して動き続けることができるのです。
